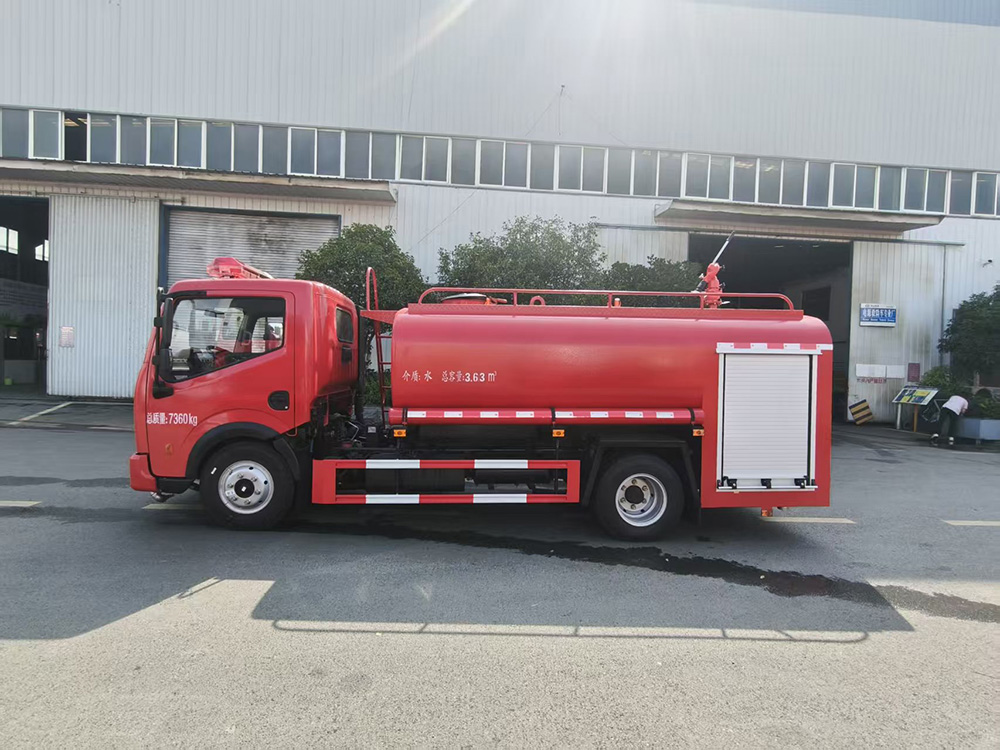

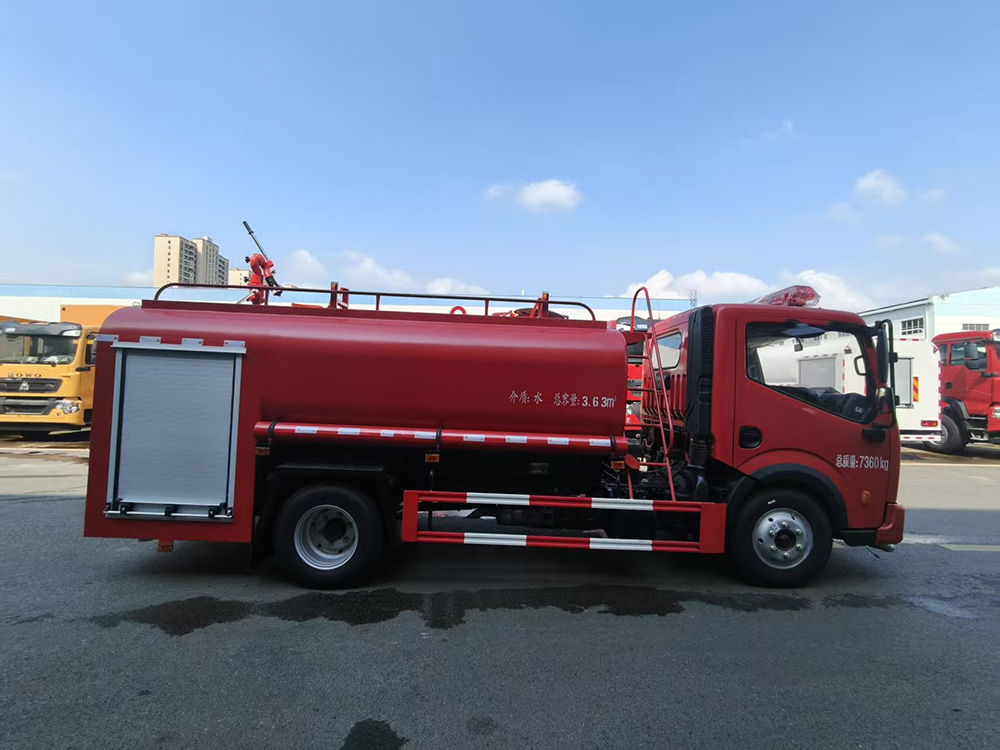

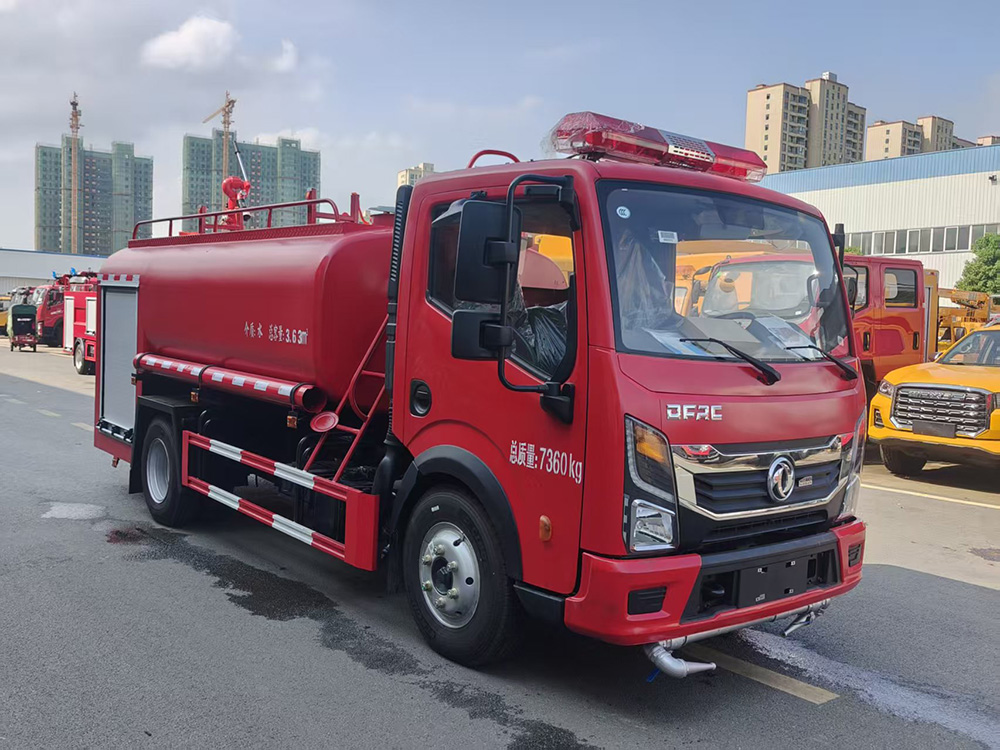

CLW5072GSSADY型洒水车
（消防水车）
（参考图，以实物为准）
一、车型概述
◆小多利卡多功能消防水罐车（洒水车）是由二类汽车底盘、罐体、取力器、传动轴等上装部件组成，该车配备CB10/20型消防泵、PS20型消防炮，罐体公告容积为3630L(实际容积可达到4500L)。
◆整车由消防员乘员室和车身两大部分组成，乘员室为原厂单排，可乘坐3人,该车为外露罐结构，车身前部为罐体，后部为泵房。水罐材质为优质碳钢。
二、车型特点
◆采用东风汽车股份有限公司原装二类底盘EQ1075SJ3CDF，车辆性能稳定、综合油耗低廉、驾乘舒适灵活、售后服务完善。
◆原厂单排豪华驾驶室，冷暖空调、电动窗、中控锁、断气刹、科技感十足，驾乘更舒适。
◆全柴140马力（103KW），动力强劲，经济省油，经济性好，可靠性高，噪声低，国Ⅵ排放标准。
◆机动性能强，环保性能好，人性化设计，器材布置合理，取用方便；
◆采用单排整体式结构，视野开阔。
◆具备**税务总局免征公告，上牌时免交车辆购置税。
三、车辆基本参数
底盘型号 | EQ1075SJ3CDF | ||
额定装载质量(kg) | 3530,3465 | 长（mm） | 6120 |
整车整备质量(kg) | 3700 | 宽（mm） | 2000 |
**总质量(kg) | 7360 | 高（mm） | 2420 |
轴荷(kg) | 2640/4720 | 轴距（mm） | 3308 |
准乘人数 | 2（含驾驶员） | 接近角/离去角（°） | 20/12 |
发动机 | |||
发动机型号 | Q23D-143E60 | 功率(kw)/马力 | 103/140 |
四、驾驶室
概 述 | ◆小多利卡单排座驾驶室，采用高强度钢板和封闭式结构，形成有效的防撞保护区，保护驾乘人员安全。关键易腐蚀部位采用工程合成树脂等特殊材料，极大地提高了驾驶室的抗腐蚀性。座椅双密度发泡，弹性好，不变形，舒适性好。内装饰采用优质原生塑料，无气味。配置大视野前挡风玻璃，有效减少弯道盲区，提高行车安全； ◆平头驾驶室全金属封闭式结构，可乘座2,3人； ◆驾驶室内加装有取力器**开关、各种附加**开关，仪表台下方装有多功能电子**报器，车顶装有**； ◆驾驶室内冷暖空调、搁物箱等人性化设计，一应俱全。 |
东风小多利卡单排座驾驶室 |
（参考图，以实物为准） |
驾驶位 |
（参考图，以实物为准） |
五、罐 体
水罐容积（M3） | 3630 | 罐体材质 | 优质碳钢材质 |
人孔口 | 设DN460人孔1个，带有快速锁定/开启装置。 | ||
溢流口 | 设溢流口1个。 | ||
排污口 | 1个排污口，手动阀**。 | ||
注水口 | 在水罐左右两侧各接1只DN65外注水接口。 | ||
罐体示意图
（参考图，以实物为准） | |||
材质及工艺 | ◆水罐采用优质碳钢罐体； ◆罐体成型后高压气体试漏检测，使罐体具有强度高、**稳、车辆运载平稳安全等特点； ◆罐体在焊接工装工位上采用气体保护焊接自动焊接而成，保证罐体焊缝质量的原样性。 ◆罐体采用一次成型的整体式纵梁焊接，确保罐体的强度。 | ||
六、取力器
型式 | 夹心式(全功率) |
（参考图，以实物为准） |
操控方式 | 电磁阀**（电动操控） | |
润滑方式 | 飞溅式油润滑 |
七、器材厢和泵室
结构 | 车身前部为罐体，驾驶室与罐体接合部设有爬梯。车身后部为泵房，两侧及后方安装铝合金卷帘门；主框架结构采用优质碳钢方管焊接，外装饰板采用碳钢板焊接，内饰板采用铝质花纹板，美观耐用，车顶防滑。 | |
材质 | 骨架、蒙皮为Q23**材质；内饰板为铝质花纹板。 | |
（参考图，以实物为准） | ||
器材放置 | ◆按战斗编程和战斗展开设计器材集成； ◆按使用逻辑关系和使用频率放置器材； ◆使用防锈、防振、防脱落、防划伤的专用夹具固定器材表中器材； | |
车顶 | 采用Q235防滑花纹板铺设（限车厢顶部） | |
爬梯 | 采用侧装式爬梯。 | |
（参考图，以实物为准） | ||
消防泵： | CB10/20常压消防泵 |
（参考图，以实物为准） |
流量 | 常压20L/s | |
安装型式 | 后置 | |
真空泵： | 活塞式 引水时间≤35s，**吸深≥7m，**真空度≥85kPa； | |
真空泵材质 | 耐磨、抗腐蚀达到密封要求； | |
八、专用功能

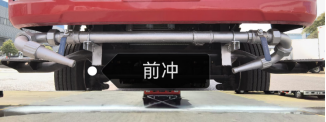

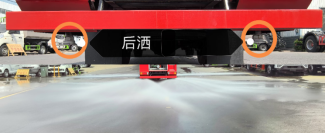

前冲 | 标配前置对冲圆锥喷嘴，圆锥喷嘴角度可以任意调节，可将中间车道的垃圾冲到两侧，方便对垃圾进行清扫收运，同时实现对多车道洒水降尘。尾部双侧后洒。 |
（参考图，以实物为准） | |
| |
消防炮 | 可用于消防灭火、园林绿化等。 |
（参考图，以实物为准） |
九、电器系统
附加电气 | 设**电路 | |
**照明 | 消防员室、泵房分别设有照明灯，操纵仪表板上设有照明、指示灯。 | |
**示装置 | 驾驶室顶部配备长排豪华红 LED **，**报器及其**盒在驾驶室内。 | |
（参考图，以实物为准） | ||
仪表板及 | 仪表板位于车尾部的泵室内，带有一个**板并具备充足的照明，操作面板采用优质铝板，美观、耐用，整体重量较轻。 |
（参考图，以实物为准） |
十、随车文件
序 号 | 名 称 | 单 位 | 数 量 | 备 注 |
1 | 底盘使用说明书 | 本 | 1 | / |
2 | 底盘质量保修手册 | 本 | 1 | / |
3 | 底盘合格证 | 张 | 1 | / |
4 | 车辆合格证 | 张 | 1 | / |
5 | 车辆使用说明书 | 本 | 1 | / |
6 | 车辆消防器材清单 | 份 | 1 | / |
7 | 车辆交接清单 | 份 | 1 | / |
十一、随车器材清单
序 号 | 名 称 | 单 位 | 数 量 | 备 注 |
1 | 注水水带 | 盘 | 1 | 13-Φ65-5 |
2 | 吸水管 | 米 | 4 | / |
3 | 滤水器 | 个 | 1 | / |
4 | 吸水管扳手 | 把 | 1 | / |
（1）汽车底盘和配套泵的维护保养按相应的使用说明书进行。
（2）车辆使用前应按汽车使用说明书的要求进行磨合。
（3）润滑系统保养：车辆每行驶5000km－10000km时就需清洗保养一次，在遇到发动机噪音过大，加速无力或水温过高时也需清洗保养一次。清洗发动机内部的油泥和其它积物，这样可以避免机油高温下的氧化稠化，能有效的减少发动机部件的磨损，从而延长发动机寿命，提高发动机动力。
（4）冷却系统保养：车辆在冬夏换季时应清洗保养一次，希望您正常行驶中每6个月至8个月清洗保养一次，或者遇水温过高、漏水、开锅时清洗保养一次。清除导致发动机过热的痕迹和水垢，防止有害的腐蚀发生，避免并制止密封件和水箱的渗漏，彻底更换旧的冷却液。
（5）燃油系统保养：车辆每行驶800km-1000km时需清洗保养1次，或当你发觉引擎喘抖，迟滞和加速不良，冒黑烟，无力、费油时清洗保养1次。要清除系统内部的胶质和积碳，防止有害的腐蚀发生，避免并制止密封件和水箱的渗漏，彻底更换旧的冷却液。
（6）变速箱保养：车辆每行驶800km－1000km时清洗保养一次，或遇变速箱打滑、水温偏高、换挡迟缓、系统渗漏时清洗保养一次。清除有害的油泥和漆膜沉积物，恢复密封垫和O型圈的弹性，使变速箱换档平顺，提高动力输出，彻底更换旧的自动变速箱油。
（7）动力转向系统保养：车辆每行驶1000km－2000km清洗需保养一次，或遇转向困难系统渗漏，更换动力转向机配件后，也须清洗保养一次。清除系统中有害的油泥、漆膜，清除低温时的转向困难，制止并预防动力转向液的渗漏，清除转向噪音，彻底更换旧的制动转向液。
（8）制动系统保养：车辆每行驶800km清洗保养一次，或遇ABS反应过早，过慢时清洗保养一次。清除系统中有害的油泥漆膜，清除超高温或超低温时工作失灵的危险，有效防止制动液变质过期，彻底更换旧的制动液。
（1）免费维修方案以及期限？ 1、跟踪服务时间：终身； 2、在交客户使用之日起，在正常使用范围内，行驶10000公里内或一年内免费修理(不包括易损件和电器部分)，超过一年，只收取零件费； 3、服务到达时间：省内，二十四小时内到达；其它地区，二十四小时内派出人员； 4、每年防汛期间按排工程技术人员定期或不定期走访做到有故障及时排除，无故障积极预防。
（2）免费后期配件供应价格方式？ 1、方式：在所在地技术服务站统一供货,根据用户要求由厂方直接发货； 2、配件只收工本费,不加其他费用。
（3）售后服务方式？ 底盘部分的维修可在用户使用地就近的服务站解决。分布地点、技术力量、联系方式，详见底盘《保养手册》。 专用装置部分的维修，可采用电话、传真的联系方式，供货方在接到用户电话后24-28小时派专业维修人员前往使用地解决。
（4）技术培训方案？ 供货方负责在交车给用户使用前，在用户所在地免费培训设备使用人员，主要从驾驶员如何操作液压系统及专用装置方面进行熟悉该类车的基本原理和处理一般故障能力的培训。
（5）我们是外地的，能不能送车？ 购车流程规定客户可以在网上订购，签订购车合同。预付定金。在规定时间内送车到客户指定地点，客户验车合格付全款。
（6）到厂自提车时间？ 自提时间：周一至周日，08:00 － 19:00（部分自提点工作时间为9:00-18:00，如遇国家法定节假日，则以新闻发布放假时间为准，请大家届时关注）
（7）我们这里有没有销售点？想看车怎么办？ 专用车不同于小轿车之类的在全国各地设立销售公司4S店，这是由专用车的特殊性决定的。利用现在发达的商务网络，客户只要来电来函下订单，按照购车流程进行购车，会在合同规定的时间范围内将车辆及车辆完整手续交到客户手上。我们将根据用户的实际需求，为每位用户打造高品质、个性化的专用车，欢迎您来实地考察生产实力及产品工艺，我们会为您提供优质的服务！
