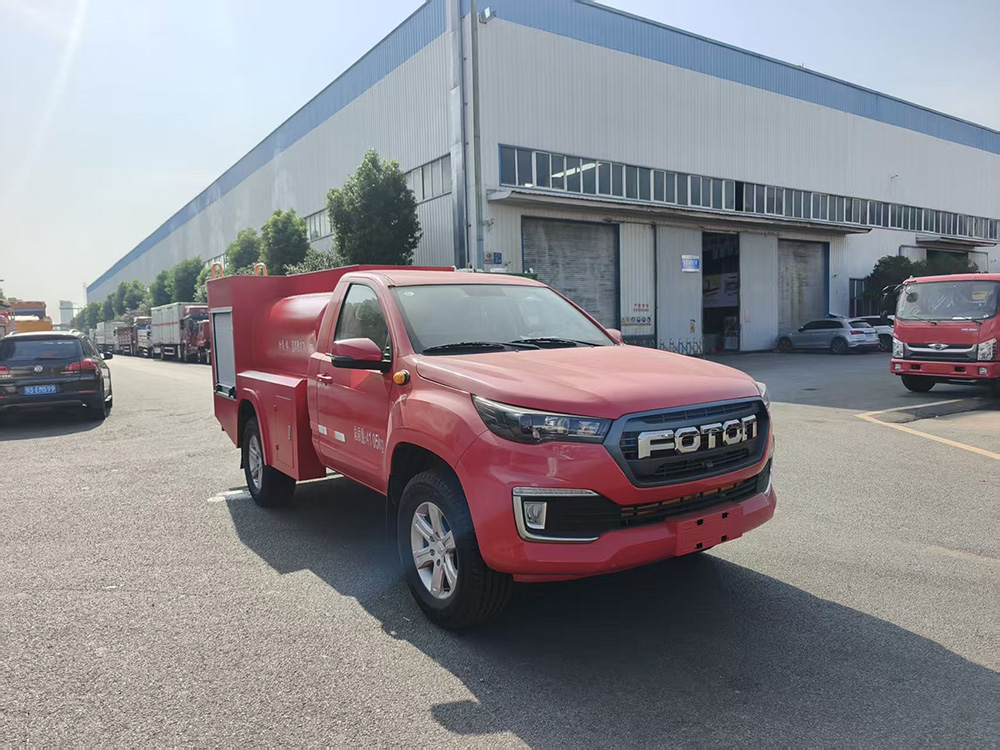

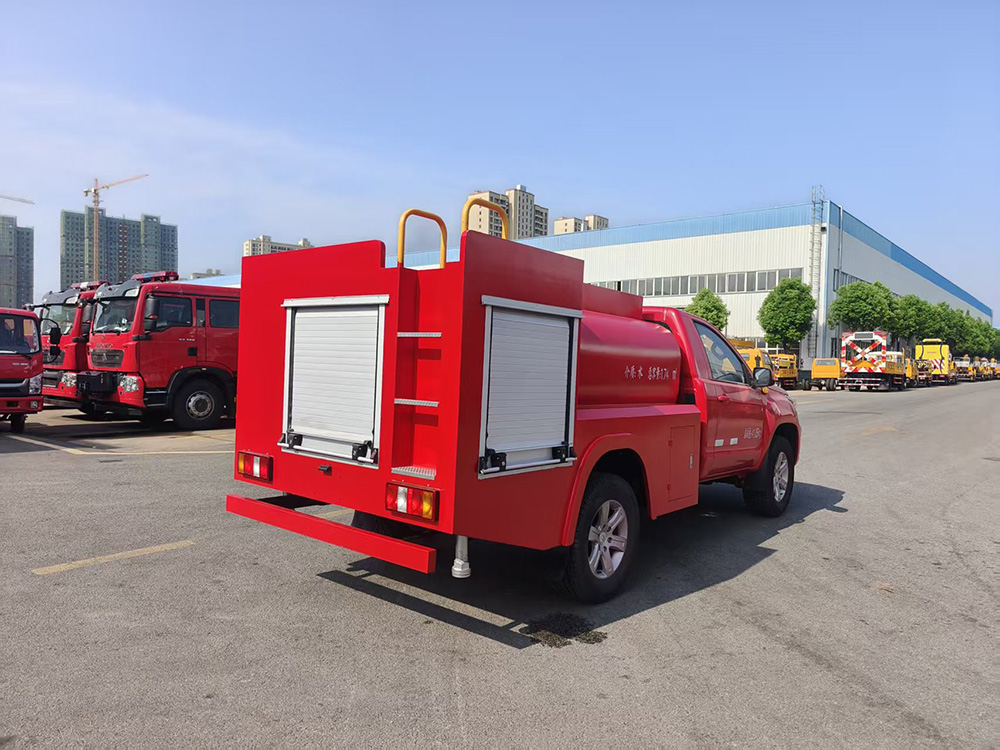

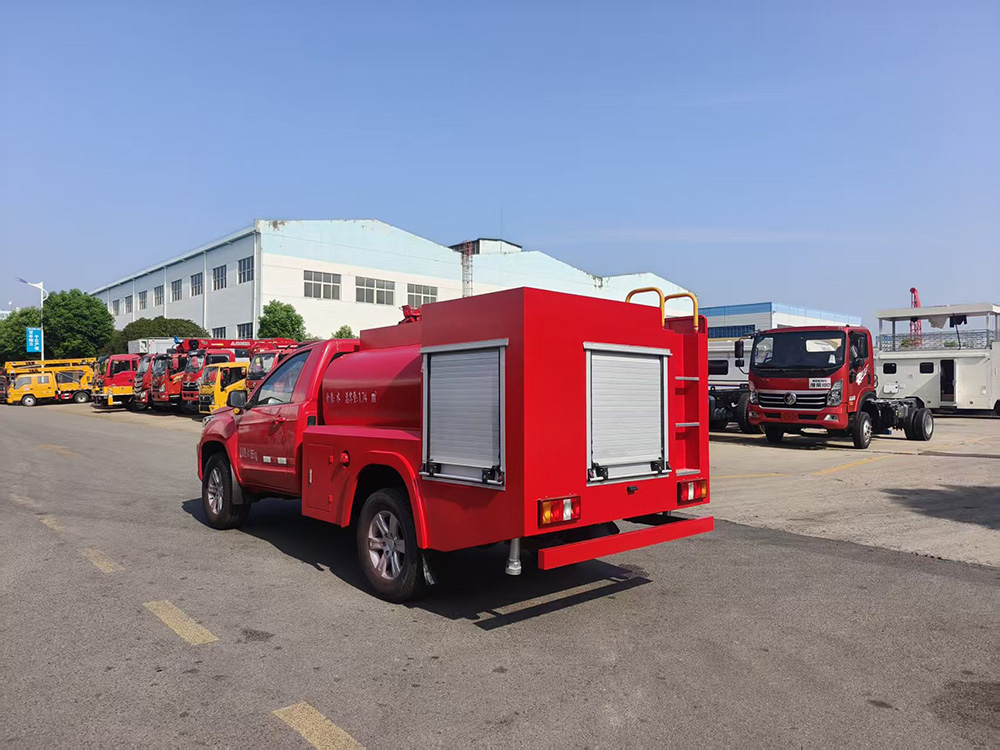

CLW5040GSSAYF型洒水车
技术规格书


主要性能
整车参数 | ||||
1 | 尺寸参数 | 外廓尺寸(mm) | 长 | 5545 |
宽 | 1940 | |||
高 | 2180,2300 | |||
悬长(前悬/后悬)(mm) | 955/1480 | |||
2 | 质量参数 | 整备质量(kg) | 2470 | |
总质量(kg) | 4260 | |||
前轴(kg) | 1345 | |||
后桥(kg) | 2915 | |||
底盘参数 | ||||
3 | 底盘 | 底盘型号 | BJ2047YAKBV-3D | |
发动机型号/功率(KW) | 4F25TC4(116kw) | |||
轴距(mm) | 3110 | |||
乘员数(含驾驶员) | 2 | |||
**车速(km/h) | 135 | |||
容罐 | ||||
4 | 罐体 | 容量L/Kg | 水 | 1660 (实际容积≥1800) |
外形尺寸 长×宽×高(mm) | 水罐 | 1650×1500×900 | ||
专用功能 | ||||
5 | 消防泵 | 型 号 | CB10/20 低压消防泵 | |
流 量 | ≥20L/s | |||
压 力 | ≥1.0MPa | |||
安装型式 | 后置 | |||
真 空 泵 | 活塞式 | |||
真空泵材质 | 耐磨、抗腐蚀达到密封要求 | |||
引水时间 | ≤35s | |||
**吸深 | ≥7m | |||
**真空度 | ≥85kPa | |||
详细描述
一 、整车
1. 外廓尺寸:5545 mm×1940 mm×2180,2300 mm
2. 乘员人数:2
3. 水罐:容积 1660 L(实际容积≥1800L)
4. 水泵:流量40m³/h
二、底盘
1. 型号:BJ2047YAKBV-3D
2. 驱动型式:4×4
3. 轴距:3110 mm
4. 发动机:型号为4F25TC4, 柴油发动机
●额定输出功率为:116KW
●排放标准:国VI
5. 变速箱:机械式手动变 速箱,6 个前进档
6. 分动箱:四驱机械手动,全驱/后驱两挡转换
7. 转向系统:左置,液压助力转向,方向盘高度和角度可调
8. 制动系统
● 驻车制动: **鼓式制动
● **制动: 发动机排气制动
9. **车速:135 km/h
三、驾乘室
1. 结构:整体钢骨架焊接长头驾驶室,固定型。
2. 布局:单排两开门,乘员人数为2。
四、上装
( 一 )罐体
1. 容积:1660L (水)(实际容积≥1800L)。
2. 结构:
● 方圆焊接结构。
● 人孔及人孔盖1套,直径φ500 mm。
●注水管位于罐体左边,通径为DN65。
3. 材质:采用优质碳钢材料焊接而成,筒体厚度为3mm。内壁全部做防腐 处理,经久耐用。
4. 设备:
●人孔盖:带快速锁紧及开启装置,开启快捷、安全。
●排污阀:手动**
(二)器材箱
1. 结构:
● 后箱体为方型焊接结构。
●根据器材固定需要,选装配置铝合金型材固定架或隔板。
2. 材质:为优质碳钢材料。
3. 仓门:后箱体左右及尾部三个铝合金卷帘门,方便开启。
4. 爬梯:罐体尾部配备可供消防人员上下的爬梯。
五、泵及水路系统
1. 消防泵:
型号:CB10/20 低压消防泵
流量:20L/s
压力1.0MPa
2. 消防炮(选装)
●型 号:PS8/20W 型消防炮
●流 量:20 (L/s)
●射 程:水≥48m
●压 力:≥0.8MPa
●位 置:位于水罐顶部。
●控 制:采用手动**,带锁止机构,方便操作。
3. 管路
●吸水管路:水泵设有Φ100mm进水口,可从天然水源、液罐、消防蓄水池吸水,另可加转换异径接口连接消防栓吸水供水,吸水管放置于车顶。1 个 带Φ100mm 蝶阀的进水口,用于与水罐相连接。
●出水管路:车顶设置 1 个Φ65mm 出水消防炮管路及**阀,采用挠性接头;泵房左右两侧各设置 1 个Φ65mm 手动球阀**的出水口。
●注水管路:泵房内设置 1 个Φ65mm 水泵向罐内注水管路及**阀;车厢左右两侧各有 1 个Φ65mm 注水管,可向罐内注水,接口为内扣式接口,并设有闷盖。
4. 电气系统
1. 尾部装有符合**标准的组合尾灯和牌照灯。
六、器材配备及布置
1. 配备原则
●客户有特殊需求时,根据客户的需求配备
●客户没有特殊需求时,按照公司的企业标准配备
七、整车涂装
●洒水车的外表喷涂按客户要求选装定制,客户无要求按森林消防橘红;
八 、 随车文件资料
底盘使用说明书(1份) 底盘维修手册(1份)
底盘质量保修卡(1份) 底盘合格证(1份)
随车维修工具清单(1份)
水泵使用维修说明书(1份) 车辆使用说明书
车辆交货清单
车辆合格证
车辆交接清单
九 、 随车基本配备清单
序号 | 名称 | 数量 | 序号 | 名称 | 数量 |
1 | 吸水胶管 | 1根 | 2 | 13-65-20水带 | 1盘 |
3 | 直流水** | 1把 | 4 | 13-80-20水带 | 1盘 |
5 | 底盘专用工具 | 1付 |









(1)汽车底盘和配套泵的维护保养按相应的使用说明书进行。
(2)车辆使用前应按汽车使用说明书的要求进行磨合。
(3)润滑系统保养:车辆每行驶5000km-10000km时就需清洗保养一次,在遇到发动机噪音过大,加速无力或水温过高时也需清洗保养一次。清洗发动机内部的油泥和其它积物,这样可以避免机油高温下的氧化稠化,能有效的减少发动机部件的磨损,从而延长发动机寿命,提高发动机动力。
(4)冷却系统保养:车辆在冬夏换季时应清洗保养一次,希望您正常行驶中每6个月至8个月清洗保养一次,或者遇水温过高、漏水、开锅时清洗保养一次。清除导致发动机过热的痕迹和水垢,防止有害的腐蚀发生,避免并制止密封件和水箱的渗漏,彻底更换旧的冷却液。
(5)燃油系统保养:车辆每行驶800km-1000km时需清洗保养1次,或当你发觉引擎喘抖,迟滞和加速不良,冒黑烟,无力、费油时清洗保养1次。要清除系统内部的胶质和积碳,防止有害的腐蚀发生,避免并制止密封件和水箱的渗漏,彻底更换旧的冷却液。
(6)变速箱保养:车辆每行驶800km-1000km时清洗保养一次,或遇变速箱打滑、水温偏高、换挡迟缓、系统渗漏时清洗保养一次。清除有害的油泥和漆膜沉积物,恢复密封垫和O型圈的弹性,使变速箱换档平顺,提高动力输出,彻底更换旧的自动变速箱油。
(7)动力转向系统保养:车辆每行驶1000km-2000km清洗需保养一次,或遇转向困难系统渗漏,更换动力转向机配件后,也须清洗保养一次。清除系统中有害的油泥、漆膜,清除低温时的转向困难,制止并预防动力转向液的渗漏,清除转向噪音,彻底更换旧的制动转向液。
(8)制动系统保养:车辆每行驶800km清洗保养一次,或遇ABS反应过早,过慢时清洗保养一次。清除系统中有害的油泥漆膜,清除超高温或超低温时工作失灵的危险,有效防止制动液变质过期,彻底更换旧的制动液。
(1)免费维修方案以及期限? 1、跟踪服务时间:终身; 2、在交客户使用之日起,在正常使用范围内,行驶10000公里内或一年内免费修理(不包括易损件和电器部分),超过一年,只收取零件费; 3、服务到达时间:省内,二十四小时内到达;其它地区,二十四小时内派出人员; 4、每年防汛期间按排工程技术人员定期或不定期走访做到有故障及时排除,无故障积极预防。
(2)免费后期配件供应价格方式? 1、方式:在所在地技术服务站统一供货,根据用户要求由厂方直接发货; 2、配件只收工本费,不加其他费用。
(3)售后服务方式? 底盘部分的维修可在用户使用地就近的服务站解决。分布地点、技术力量、联系方式,详见底盘《保养手册》。 专用装置部分的维修,可采用电话、传真的联系方式,供货方在接到用户电话后24-28小时派专业维修人员前往使用地解决。
(4)技术培训方案? 供货方负责在交车给用户使用前,在用户所在地免费培训设备使用人员,主要从驾驶员如何操作液压系统及专用装置方面进行熟悉该类车的基本原理和处理一般故障能力的培训。
(5)我们是外地的,能不能送车? 购车流程规定客户可以在网上订购,签订购车合同。预付定金。在规定时间内送车到客户指定地点,客户验车合格付全款。
(6)到厂自提车时间? 自提时间:周一至周日,08:00 - 19:00(部分自提点工作时间为9:00-18:00,如遇国家法定节假日,则以新闻发布放假时间为准,请大家届时关注)
(7)我们这里有没有销售点?想看车怎么办? 专用车不同于小轿车之类的在全国各地设立销售公司4S店,这是由专用车的特殊性决定的。利用现在发达的商务网络,客户只要来电来函下订单,按照购车流程进行购车,会在合同规定的时间范围内将车辆及车辆完整手续交到客户手上。我们将根据用户的实际需求,为每位用户打造高品质、个性化的专用车,欢迎您来实地考察生产实力及产品工艺,我们会为您提供优质的服务!
